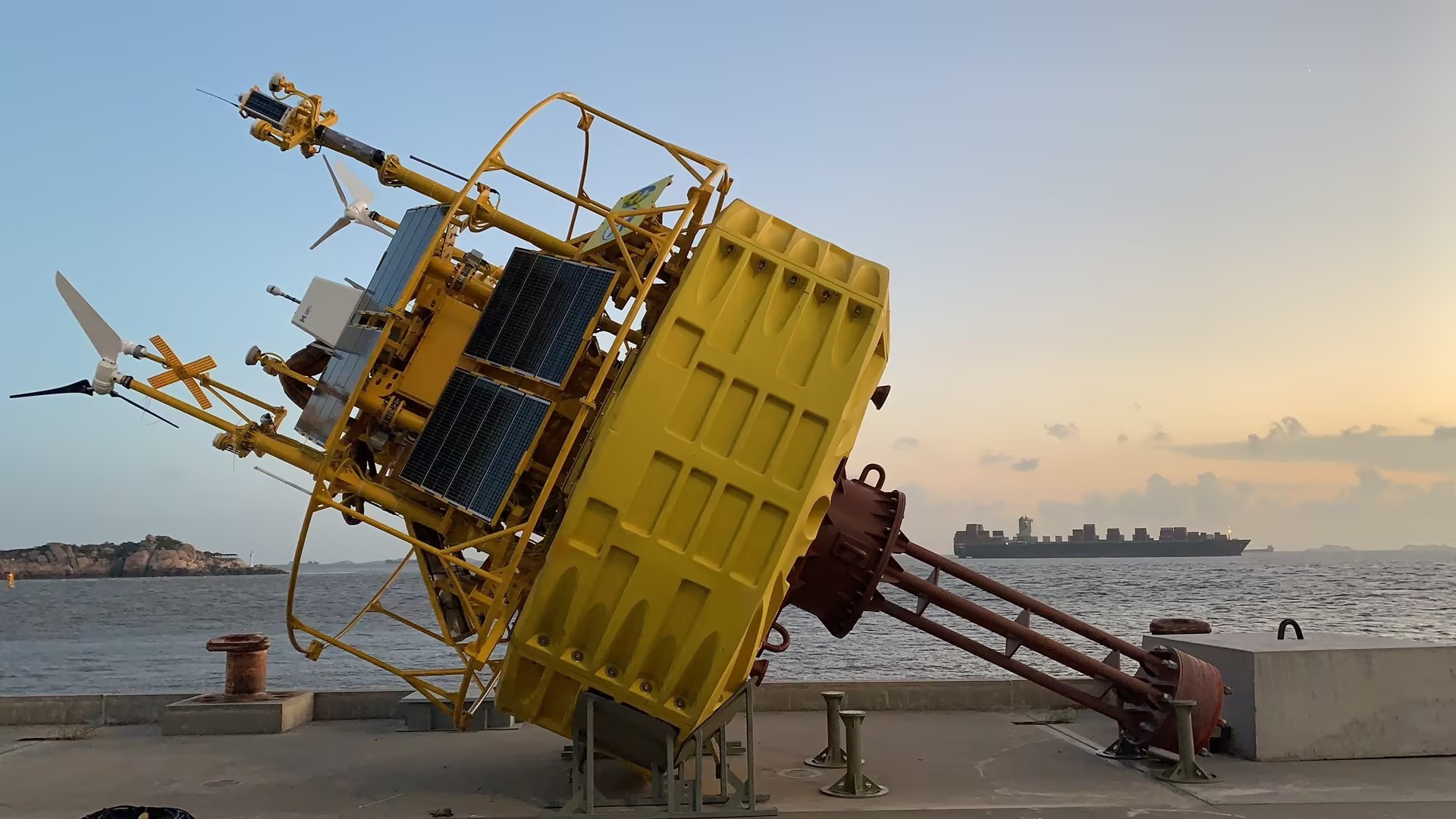

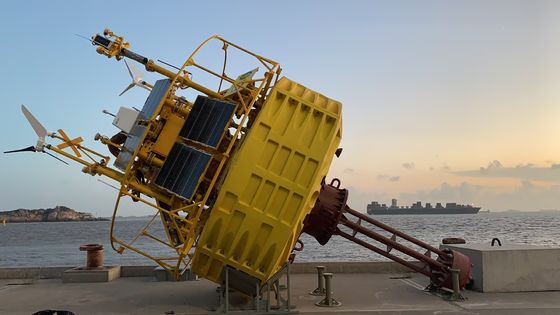

플로팅 리더 시스템, 플로팅 리더 시스템, 듀얼 리더
다음 세대의 해상 측정
떠 있는 리다르 시스템, 이중 리다르
데이터 기반의 해상 풍력 개발을 위한 빠르고 정확하고 신뢰할 수 있는 기술입니다.
블루 아스피레이션은 데이터의 힘을 활용하여 재생 가능한 에너지의 글로벌 도입을 가속화하기 위해 설립되었습니다.그리고 재생 에너지 산업에서 10년 이상의 경험을 가진 팀, 우리는 지속가능성에 대한 우리의 열정을 공유하고 다음 세기의 도전에 대처하려는 우리의 야망을 공유하는 고객들과 파트너십을 맺습니다.
신뢰성은 어떤 떠있는 리다르 시스템의 가장 중요한 특징이며 블루 아스피레이션의 디자인 철학의 핵심 원칙입니다.통신 산업에서 설계 원칙에 대한 우리 팀의 전문 지식을 바탕으로, 시스템은 주요 구성 요소에서 과잉성을 강조합니다. 상업 모델은 또한 실패 경로를 모델링하고 단일 실패 지점을 제거하기 위해 시뮬레이션을 사용하여 반복적으로 설계되었습니다.이 원칙이 어떻게 부동 리다르 시스템에 구현되는지에 대한 주요 사례는 다음과 같습니다.:
불의 움직임은 LiDAR 바람 방향과 바람 속도 측정에 영향을 미치기 때문에, 블루 아스피레이션 (Blue Aspirations) 시스템은 고해상도 피치와 롤 데이터를 획득하기 위해 모션 센서를 장착하고 있습니다.정확한 방향 정보를 얻기 위해 방향 및 DGPS 센서우리의 특허 알고리즘은 리더 풍속 데이터를 적절한 수평 평면으로 수정하기 위해 프로젝션 방법을 사용합니다.리다르 설치 각을 계산하여 경로 센서에서 true 북, 시스템 또한 수집 된 바람 방향 데이터를 올바른 각도로 변환 할 수 있습니다.
| 모듈 | 세부 사항 |
| 보이 |
- 지름: 5m - 높이: 9m -중량: 14t - 순수 떠기력: 10t -구조: 다중 캐비닛 -재료: PE, 탄소 강철, 스테인리스 강철 |
| 매킹 시스템(1) |
- 물 깊이: >5m - 앵커: 시멘트 앵커 12t 및/또는 높은 유지력 앵커 - 매킹: DIN5683-II 사슬과 함께 단점 매킹 - 더 큰 수심을 포함하여 사이트 특정 요구 사항에 맞게 조정 가능 -다중 매킹 시스템 또한 제공됩니다 |
| 제어 시스템 |
- 산업용 PLC - 또는 BA의 내장 컨트롤러 |
| 리더 |
- 리더:D리다르(디폴트) - ZX 300M, 윈드큐브 해상 버전, 몰라스 300M |
| 전원 공급 |
- 배터리 용량: 총 60kwh 여러 그룹; - 풍력 터빈: 2 × 350W - 태양 전지 1600W, 여러 그룹 |
| 항법 시스템 |
-AIS×1 - 레이더 반사자 × 2 -IALA를 준수하는 탐색등1×-1 이중 내비게이션 빛을 지원하지만 지방 당국의 요구 사항을 충족해야합니다. |
| 위치 시스템 |
- 방향: 0-360° 방향 정확도 0.09° (2m 기준선) - 위치 정확도 0.5m (평면, SBAS 모드) |
| 모션 센서 | -GNSS-INS 센서×2 또는 GNSS-INS 센서×1 및 MRU 센서×1 |
| 통신 시스템 |
-SAT 모듈: Iridium SBD×1,다른 광대역 SAT 데이터 모듈 (선택) - 모바일 네트워크: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; 로컬 이더넷 연결 |
| 데이터 획득 |
- 이중 산업용 PC - 인터페이스: 시리즈 × 6, 이더넷 × 2 |
| 수학적 센서 |
- 도플러 전류 센서 -파 센서와 수심 센서 - 물의 염도와 온도 센서 |
리더스 사양
| 1 | 측정 매개 변수 | |
| 1.1 | 측정 높이 (범위) | 30m~300m |
| 1.2 | 측정 계층 | 12 |
| 1.3 | 바람의 속도 측정 범위 | 0m/s75m/s |
| 1.4 | 바람의 속도 측정 정확도 | 0.1m/s |
| 1.5 | 바람 방향 측정 범위 | 0°360° |
| 1.6 | 바람 방향 측정 정확도 | 1° |
| 1.7 | 데이터 저장 용량 | >5년 |
| 1.8 | 데이터 전송 | 위성, 4G, 와이파이 |
| 2 | 근로 조건 | |
| 2.1 | 전원 공급 | 24V DC,90~270V AC |
| 2.2 | 전력 소비 | 60W |
| 2.3 | 작업 습도 범위 | 0~100% |
| 2.4 | 작업 온도 범위 | -40°C ~ 50°C |
| 2.5 | 보호 수준 | IP67 |
| 2.6 | 눈 안전 | 클래스 1M (EN60825-1) |
| 3 | 인증서 | DNV-GL/DTU/WINDGUARD/ETL/CE/ |
블루 아스피레이션 (Blue Aspirations) 류의 LiDAR 시스템은 다음과 같이 장착되어 있습니다.
· 노란색 해양 페인트
· 노란색 X 표시 십자
· 바다 데이터 획득 시스템 피우에 특화된 펄스 주파수의 노란 빛 비콘;
· 자동 식별 시스템
· 레이더 반사기와
· 지역 규정에 따라 필요한 모든 추가 표시 및 항법 보조 장치.
아래는 전형적인 구성이지만 각 시스템은 지역 요구 사항을 충족하도록 조정됩니다.
항법등
범위: 5NM
크로스
