신뢰성은 어떤 떠있는 리다르 시스템의 가장 중요한 특징이며 블루 아스피레이션의 디자인 철학의 핵심 원칙입니다.통신 산업에서 설계 원칙에 대한 우리 팀의 전문 지식을 바탕으로, 시스템은 주요 구성 요소에서 과잉성을 강조합니다. 상업 모델은 또한 실패 경로를 모델링하고 단일 실패 지점을 제거하기 위해 시뮬레이션을 사용하여 반복적으로 설계되었습니다.이 원칙이 어떻게 부동 리다르 시스템에 구현되는지에 대한 주요 사례는 다음과 같습니다.:
불의 움직임은 LiDAR 바람 방향과 바람 속도 측정에 영향을 미치기 때문에, 블루 아스피레이션 (Blue Aspirations) 시스템은 고해상도 피치와 롤 데이터를 획득하기 위해 모션 센서를 장착하고 있습니다.정확한 방향 정보를 얻기 위해 방향 및 DGPS 센서우리의 특허 알고리즘은 리더 풍속 데이터를 적절한 수평 평면으로 수정하기 위해 프로젝션 방법을 사용합니다.리다르 설치 각을 계산하여 경로 센서에서 true 북, 시스템 또한 수집 된 바람 방향 데이터를 올바른 각도로 변환 할 수 있습니다.

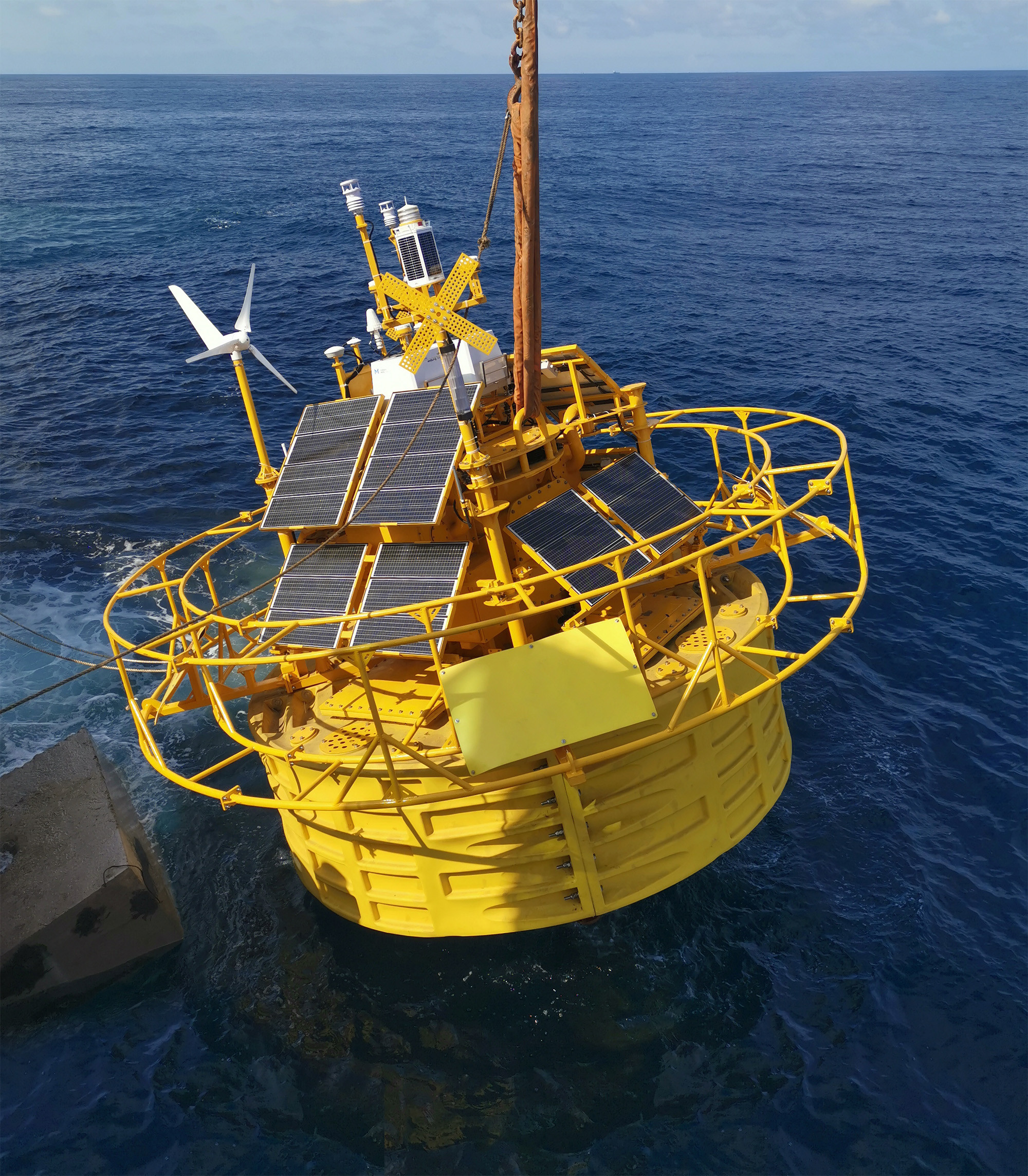

| 모듈 | 세부 사항 |
| 보이 |
- 지름: 5m - 높이: 9m -중량: 14.5t - 순수 떠기: 10.5t -구조: 다중 캐비닛 -재료: PE, 탄소 강철, 스테인리스 강철 |
| 매킹 시스템 |
- 물 깊이: >5m - 앵커: 시멘트 블록 및/또는 매킹 앵커 - 매킹: 1점 매킹 - 깊은 물 깊이를 포함하여 사이트 특정 요구 사항에 맞게 조정 가능 -다중 매킹 시스템 또한 제공됩니다 |
| 제어 시스템 |
- 산업용 PLC - 또는 BA의 내장 컨트롤러 |
| 리더 |
- 리더:D리다르(디폴트) (윈드큐브 해상 버전; ZX 300M, Movelaser B300M) |
| 전원 공급 |
- 배터리 용량: 총 60kwh 여러 그룹; -풍력 터빈: 2×350W - 태양 전지 1600W, 여러 그룹 - 연료 전지: 2x110W 224L 연료 (선택) |
| 항법 시스템 |
-AIS×1 - 레이더 반사자 × 2 -IALA를 준수하는 탐색등 1 × 1 이중 내비게이션 빛을 지원하지만 지역 당국의 요구 사항을 충족해야합니다. |
| 위치 시스템 |
- 방향: 0-360° 방향 정확도 0.09° (2m 기준선) - 위치 정확도 0.5m (평면, SBAS 모드) |
| 모션 센서 | -GNSS-INS 센서×2 또는 GNSS-INS 센서×1 및 MRU 센서×1 |
| 통신 시스템 |
-SAT 모듈: Iridium SBD×1, 다른 광대역 SAT 데이터 모듈 (선택) - 모바일 네트워크: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; 로컬 이더넷 연결 |
| 데이터 획득 |
- 이중 산업용 PC - 인터페이스: 시리즈 × 6, 이더넷 × 2 |
|
수학적 센서 (선택) |
- 도플러 전류 센서 -파 센서와 수심 센서 - 물의 염도와 온도 센서 |
우리는 이 문서에 우리의 데이터 정확성 및 데이터 가용성 주장을 뒷받침하는 우리의 고객 또는 고객이 지정한 제3자로부터의 보고서의 요약을 포함하고 싶습니다.
주요 결과의 요약은 아래와 같습니다.
| 고객 | 프로젝트 이름 | 발사선 및리다르모델 | 참조 | 보고서 발급자 | 시간 | 주요 발견 |
| 푸른 열망 |
탄소 신탁 OWA 로드맵 2단계 확인 (단디, 스코틀랜드) |
BA-FLS-NX5 ZX 300M x 1; 위드큐브 해상 V2 x1
|
해상 메트 마스트 인치 케이프
|
영국에서 올드바움 서비스 제3자 인증자). DNV는 최종 보고서를 검토할 것입니다. |
2023.3 - 2023년9 |
윈드큐브 2단계 중간 평가 보고서: 기간: 77일시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.2% 데이터 정확성 (바람 속도): >2m/s: R2> 0.991기울기: 0.995~1.001 4~16m/s: R2> 0.985기울기: 0.988~1.001 데이터 정확성 (바람 방향): 91m: R2>0.998기울기: 1.003, 101m: R2>0.998기울기: 1.003, 111m:R2>0.998기울기: 1.003, |
| 중국 3개 협곡 |
양장 광둥 |
BA-FLS-NX5 ZX 300M |
해상 메트 마스트 |
파란색 A스피레이션 |
2021 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.98% 데이터 정확성 (바람 속도): >2m/s: R2> 0.9959기울기: 0.9964~1.0096 4~16m/s: R2> 0.9921기울기: 0.9986~1.0122 데이터 정확성 (바람 방향): 50m: R2 >0.9987기울기: 1.0125, 오프셋:-1.9075 100m: R2 >0.9986기울기: 1.0198, 오프셋:-1.4955 |
| 중국 3개 협곡 |
양장 광둥 |
BA-FLS-NX5 모라 B300M |
해상 메트 마스트 |
상하이 연구소 |
2022 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>98.5% 데이터 정확성(바람속도) >2m/s: R2 > 099기울기: 1.00~1.01 4~16m/s: R2 > 099기울기: 1.00~1.02 데이터 정확성(바람 방향) R2 > 097기울기: 1.03오프셋: -13 |
| 푸른 열망 |
프로토타입 검증 조산, 해안 근처 |
BA-FLS-24, ZX 300M |
고정된 ZX 300M |
DNVGL | 2019 |
기간:1개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>97% 데이터 정확성(바람속도) >2m/s: R2 > 0994기울기: 0.994~1.003 데이터 정확성(바람 방향) R2 > 0999, 기울기: 0.998-1002, 오프셋: -0.83~0.04 |
| 하우런 |
캔난 젠장 |
BA-FLS-NX5 ZX 300M |
해상 메트 마스트 |
하우런 | 2020 |
기간:1개월시스템사용 가능성:100% 데이터사용 가능성: 120m를 제외한 모든 측정 높이의 96.24% (참고: 91.31%, 여러 개의 안개 날) 데이터 정확성(바람속도) >2m/s: R2 > 09918기울기: 0.9889~1.0283 4~16m/s: R2 > 09851기울기: 0.9851~0.9938 데이터 정확성(바람 방향) R2 > 09981기울기: 0.9826~0.9961, 오프셋: -0.758~1.4559 |
|
상하이 연구소 |
난후이 상하이 |
BA-FLS-NX5 ZX 300M |
고정 플랫폼 ZX 300 |
파란색 열망 |
2020 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성:모든 측정 높이에서>99.7% 데이터 정확성(바람속, >2m/s 및 4~16m/s): R2 > 0.97기울기: 0.98~1.02 참고: 플랫폼 LiDAR은 바람 방향에 치명적인 문제가 있으므로 바람 방향은 비교되지 않습니다 |
|
힘 중국 |
산투 |
BA4.1S ZX 300M |
2020 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.0% |
