| 모듈 | 세부 사항 |
| 보이 |
- 지름: 5m - 높이: 9m -중량: 14.5t - 순수 떠기: 10.5t -구조: 다중 캐비닛 -재료: PE, 탄소 강철, 스테인리스 강철 |
| 매킹 시스템 |
- 물 깊이: >5m - 앵커: 시멘트 블록 및/또는 매킹 앵커 - 매킹: 1점 매킹 - 깊은 물 깊이를 포함하여 사이트 특정 요구 사항에 맞게 조정 가능 -다중 매킹 시스템 또한 제공됩니다 |
| 제어 시스템 |
- 산업용 PLC - 또는 BA의 내장 컨트롤러 |
| 리더 |
- 리더:D리다르(디폴트) (윈드큐브 해상 버전; ZX 300M, Movelaser B300M) |
| 전원 공급 |
- 배터리 용량: 총 60kwh 여러 그룹; -풍력 터빈: 2×350W - 태양 전지 1600W, 여러 그룹 - 연료 전지: 2x110W 224L 연료 (선택) |
| 항법 시스템 |
-AIS×1 - 레이더 반사자 × 2 -IALA를 준수하는 탐색등 1 × 1 이중 내비게이션 빛을 지원하지만 지역 당국의 요구 사항을 충족해야합니다. |
| 위치 시스템 |
- 방향: 0-360° 방향 정확도 0.09° (2m 기준선) - 위치 정확도 0.5m (평면, SBAS 모드) |
| 모션 센서 | -GNSS-INS 센서×2 또는 GNSS-INS 센서×1 및 MRU 센서×1 |
| 통신 시스템 |
-SAT 모듈: Iridium SBD×1, 다른 광대역 SAT 데이터 모듈 (선택) - 모바일 네트워크: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; 로컬 이더넷 연결 |
| 데이터 획득 |
- 이중 산업용 PC - 인터페이스: 시리즈 × 6, 이더넷 × 2 |
|
수학적 센서 (선택) |
- 도플러 전류 센서 -파 센서와 수심 센서 - 물의 염도와 온도 센서 |

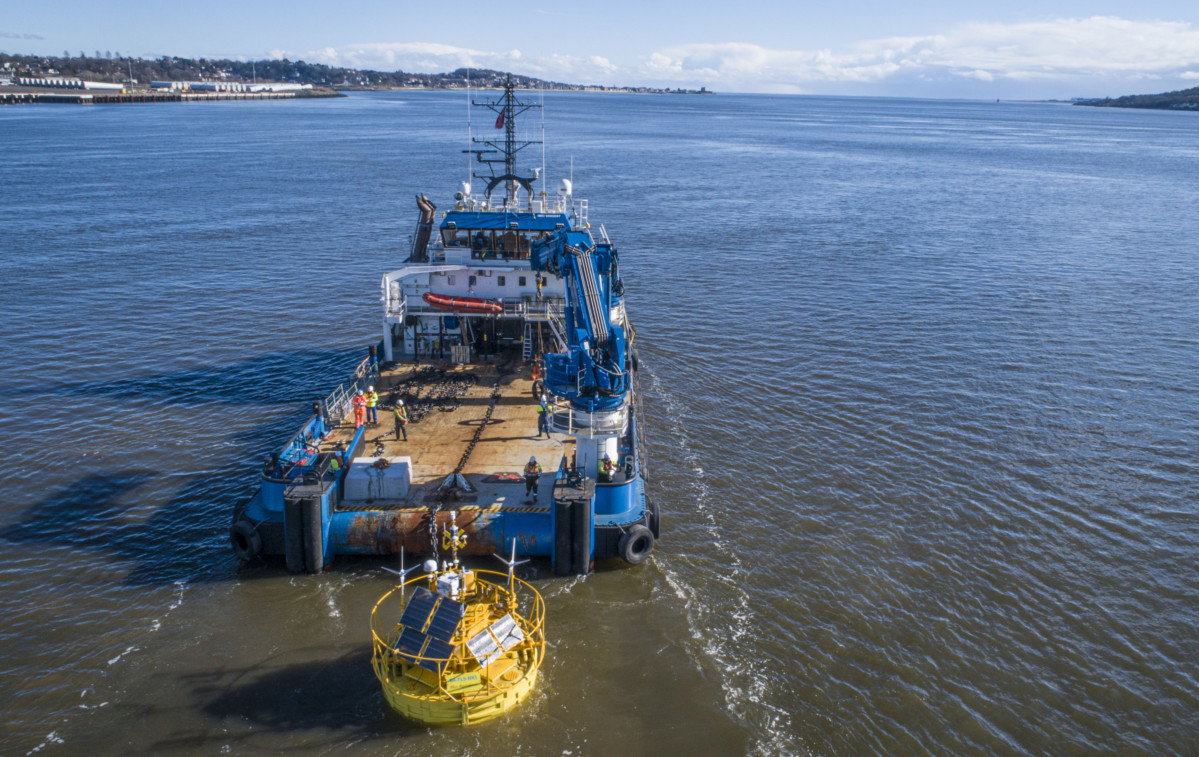

해양에서의 인간의 활동 빈도가 증가함에 따라 해양동물 보호는 점점 더 중요해졌습니다.우리의 떠 있는 LiDAR 시스템은 해양 조류/박쥐 및 포유류 모니터링을 위한 관련 기록기로 장착될 수 있습니다..
A.새음향 레코더로 모니터링
야생동물에서 새를 감시하는 방법은 여러 가지가 있습니다. SONG METER SM4 음향 녹음기는 산업 표준인 야생동물 오디오 녹음 장비입니다.야생에서 새 및 다른 음성 동물의 품질의 음향 녹음을 제공하기 위해 특별히 설계된.
이 새 음향 녹음기는 최고 수준의 검출과 충실성을 갖춘 고품질 녹음을 제공합니다.SM4 는 새 와 동물 들 의 음성 을 고품질 로 녹음 하는 두 개의 2세대 내장 마이크 를 갖추고 있다낮은 소음의 마이크는 우수한 신호/소음 비율을 가지고 있습니다. 그래서 당신은 당신에게 중요한 야생 동물의 소리를 더 많이 캡처합니다.그리고 이 장치는 떠있는 리다르 시스템에 설치할 수 있는 매우 가볍고 작습니다..
사양
| 녹화 기술 | 2채널, 16비트 PCM.wav 파일 또는 압축된.w4v 파일 |
| 기록 대역폭 | 20Hz - 48kHz |
| 표본 비율 |
레코더는 하나 또는 두 개의 초당 샘플에서 다음 샘플 속도를 지원 채널: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000 |
| 내장 마이크 |
1 방향 특성: 전방향 1 kHz에서 -35 dB +/- 4 dB (0 dB=1 V/Pa) 1kHz (1 Pa, A 가중된 네트워크) 에서 80 dB 최대 입소음 수준: 122 dB SPL 타입 |
| 부착 환경 보호 | 완전히 날씨에 견딜 수 있습니다. |
| 작동 온도 | -4°F ~ +185°F 또는 -20°C ~ 85°C |
A.초음파 녹음기와 함께 박쥐 모니터링
SONG METER SM4BAT FS 초음파 녹음기는 업계 최고의 박쥐 탐지기와 녹음기입니다. 그것은 품질의 초음파 박쥐 녹음을 캡처하기 위해 특별히 설계되었습니다.
사양
| 녹화 기술 |
단일 채널 SM4BAT FS: 16비트 PCM.wav 파일 또는 압축된.w4v 파일 SM4BAT ZC: 제로 크로싱 |
| 표본 비율 |
전체 스펙트럼, 단일 채널 192kHz, 256kHz, 384kHz, 500kHz |
| 부착 환경 보호 | 완전히 날씨에 견딜 수 있습니다. |
| 작동 온도 | -4° ~ 185° F / -20° C ~ 85° C |
A.바다 포유류 감시수중 음향 획득 장치
우리의 떠 있는 리다르는 수중 음향 수집 장치인 디지털 하이드 TP-1로 장착될 수 있습니다.그리고/또는 시각화이 장치는 내부 처리 기능을 가지고 있으며, 그 대안으로 스펙트럼 분석과 같은 결과를 스트리밍 할 수 있습니다.TP-1 하이드로폰은 모니터링 보이 또는 기존 시스템으로 통합하기에 이상적입니다., 또는 컴퓨터에 직접 연결할 수 있습니다.
특징
이 디지털 하이드로폰은 7개의 다른 가이드를 가진 프로그래밍 가능한 가이드 증폭기 (PGA) 와 결합된 사전 증폭기를 갖추고 있습니다.예상되는 입력 신호의 진폭에 따라 전체 감도를 편리하게 조정하기 위해이 장치는 24비트에서 초당 312500 샘플까지의 선택 가능한 샘플링 속도를 가진 아날로그-디지털 변환기로 장착되어 있습니다.TP-1은 10/100 MBit/s 에스더넷 인터페이스를 갖춘 텔레미터 기반의 하이드로폰입니다., 컴퓨터 또는 유선 또는 무선 네트워크에 직접 연결하여 실시간 데이터 스트리밍을 저장, 처리,그리고/ 또는 시각화전원 공급 및 양방향 통신을 위해 전력 / 이더넷 케이블을 공급 할 수 있습니다.
TP-1 디지털 하이드로폰은 내부 처리 기능을 가지고 있으며 FFT 기반의 데이터 분석을 수행 할 수 있습니다.
그리고 결과는 저속 일련 링크를 통해 사용할 수 있습니다.
선택 가능한 샘플링 주파수, 프로그래밍 가능한 감수성 및 음향 데이터를 포함하여 다양한 구성이 있습니다.
처리 방식
사양
| 표본의 빈도 | 36.367.878.1, 119.8180도2, 156.3, 312.5 ksps (선택) |
| 샘플 해상도 | 24비트 |
| 사용 가능한 음향 밴드 | 1 Hz ~ 150 kHz |
| 감수성 | -165에서 -129 dB re 1 V/uPa 80 kHz (1x 가이프) |
| 프로그래밍 가능한 가이드 증폭기 | 1x 2x 4x 8x 16x 32x 64x |
| 입력 음압 레벨 범위 | 최대 200 dB re 1 uPa |
| 전원 공급 장치 | 12~24 VDC |
| 작업 깊이 | 최대 100m |
| 케이스 크기 | 60 x 310 mm (지름 x 길이) |
| 사건 자료 | 델린 |
| 무게 | 0.5kg (물속), 1kg (공중) |
| 작동 온도 범위 | 0 °C ~ 40 °C |
혹독한 날씨에 취약한 지역에서 풍력발전소를 건설하고 운영하는 위험에도 불구하고 중국의 많은 해상 풍력발전소는 고위험 지역에서 개발됩니다.그러나 태풍과 다른 극단적 인 사건은 적절한 준비 없이는 바람과 바다 측정 캠페인에 엄청난 도전을 일으킬 수 있습니다.중국 시장의 리더로서, 블루 열망의 떠있는 리다르 시스템은 이러한 과제를 정확하게 해결하기 위해 설계되었습니다.태양 전지 패널과 풍력 터빈의 전력을 보충하기 위한 연료 전지, 그리고 표준 구성의 이중 리다르 설정. 추가 보호를 위해 선체에는 또한 큰 반중량과 잔류 떠기능이 포함되어 있으며, 뒤집거나 가라앉는 위험을 완화합니다.정말 견고한 태풍 저항력 은 견고한 구조적 설계 에서만 얻을 수 있다, 불필요한 시스템 설계, 그리고 철저한 운영 지원.
CHABA 태풍 사건 연구
2022년 7월 1일 태풍 차바가 남중국해에서 해상풍력발전소 개발을 위한 유력 지점을 통과했습니다.이 사이트는 블루 아스피레이션 FLIDAR에 통합된 산업 표준 ZX 300M Lidar을 사용하여 바람 측정 캠페인 중이었습니다..
태풍 차바는 남쪽에서 발생하여 광둥 성에 상륙하기 전에 몇 일 동안 북서쪽으로 향했습니다.최대 170 km/h의 바람이 극한 조건에도 불구하고, 우리 단체는 효과적으로 계속 작동했습니다.모든 측정 높이에 대한 데이터 가용성을 100% 달성, 3번째로 이 떠 있는 리다르 시스템이 태풍 상황에서도 문제 없이 계속 작동했습니다.
우리는 이 문서에 우리의 데이터 정확성 및 데이터 가용성 주장을 뒷받침하는 우리의 고객 또는 고객이 지정한 제3자로부터의 보고서의 요약을 포함하고 싶습니다.
주요 결과의 요약은 아래와 같습니다.
| 고객 | 프로젝트 이름 | 발사선 및리다르모델 | 참조 | 보고서 발급자 | 시간 | 주요 발견 |
| 푸른 열망 |
탄소 신탁 OWA 로드맵 2단계 확인 (단디, 스코틀랜드) |
BA-FLS-NX5 ZX 300M x 1; 위드큐브 해상 V2 x1
|
해상 메트 마스트 인치 케이프
|
영국에서 올드바움 서비스 제3자 인증자). DNV는 최종 보고서를 검토할 것입니다. |
2023.3 - 2023년9 |
윈드큐브 2단계 중간 평가 보고서: 기간: 77일시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.2% 데이터 정확성 (바람 속도): >2m/s: R2> 0.991기울기: 0.995~1.001 4~16m/s: R2> 0.985기울기: 0.988~1.001 데이터 정확성 (바람 방향): 91m: R2>0.998기울기: 1.003, 101m: R2>0.998기울기: 1.003, 111m:R2>0.998기울기: 1.003, |
| 중국 3개 협곡 |
양장 광둥 |
BA-FLS-NX5 ZX 300M |
해상 메트 마스트 |
파란색 A스피레이션 |
2021 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.98% 데이터 정확성 (바람 속도): >2m/s: R2> 0.9959기울기: 0.9964~1.0096 4~16m/s: R2> 0.9921기울기: 0.9986~1.0122 데이터 정확성 (바람 방향): 50m: R2 >0.9987기울기: 1.0125, 오프셋:-1.9075 100m: R2 >0.9986기울기: 1.0198, 오프셋:-1.4955 |
| 중국 3개 협곡 |
양장 광둥 |
BA-FLS-NX5 모라 B300M |
해상 메트 마스트 |
상하이 연구소 |
2022 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>98.5% 데이터 정확성(바람속도) >2m/s: R2 > 099기울기: 1.00~1.01 4~16m/s: R2 > 099기울기: 1.00~1.02 데이터 정확성(바람 방향) R2 > 097기울기: 1.03오프셋: -13 |
| 푸른 열망 |
프로토타입 검증 조산, 해안 근처 |
BA-FLS-24, ZX 300M |
고정된 ZX 300M |
DNVGL | 2019 |
기간:1개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>97% 데이터 정확성(바람속도) >2m/s: R2 > 0994기울기: 0.994~1.003 데이터 정확성(바람 방향) R2 > 0999, 기울기: 0.998-1002, 오프셋: -0.83~0.04 |
| 하우런 |
캔난 젠장 |
BA-FLS-NX5 ZX 300M |
해상 메트 마스트 |
하우런 | 2020 |
기간:1개월시스템사용 가능성:100% 데이터사용 가능성: 120m를 제외한 모든 측정 높이의 96.24% (참고: 91.31%, 여러 개의 안개 날) 데이터 정확성(바람속도) >2m/s: R2 > 09918기울기: 0.9889~1.0283 4~16m/s: R2 > 09851기울기: 0.9851~0.9938 데이터 정확성(바람 방향) R2 > 09981기울기: 0.9826~0.9961, 오프셋: -0.758~1.4559 |
|
상하이 연구소 |
난후이 상하이 |
BA-FLS-NX5 ZX 300M |
고정 플랫폼 ZX 300 |
파란색 열망 |
2020 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성:모든 측정 높이에서>99.7% 데이터 정확성(바람속, >2m/s 및 4~16m/s): R2 > 0.97기울기: 0.98~1.02 참고: 플랫폼 LiDAR은 바람 방향에 치명적인 문제가 있으므로 바람 방향은 비교되지 않습니다 |
|
힘 중국 |
산투 |
BA4.1S ZX 300M |
2020 |
기간: 2개월시스템사용 가능성: 100% 데이터사용 가능성: 모든 측정 높이에서>99.0% |
